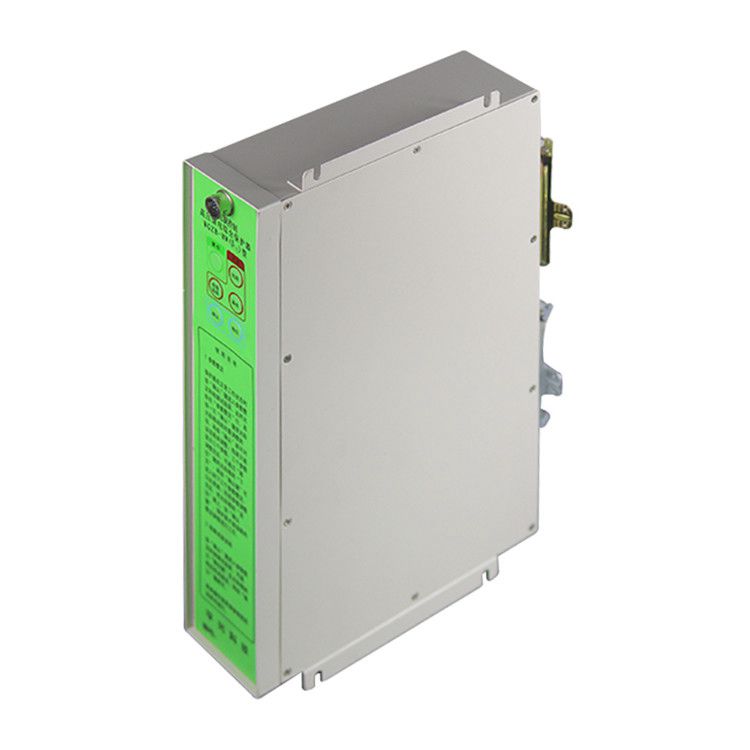

WGZB-4H型微電腦控制高壓饋電綜合保護器主要由隔爆箱、斷路器和PIR-GY微處理綜合保護器包括液晶顯示器三大部分組成.隔爆箱體分接線箱、隔離刀閘箱和斷路器箱三個箱體，隔爆箱由箱體、箱門、蓋板等組成. 箱體為長方形，中間隔板將整個箱體隔成三個防爆腔室.上腔接線腔左右兩側各有一只高壓電纜引入裝置.上腔隔離開關腔內裝有一只刀閘隔離開關，有分閘接地功能，并設有觀察窗，下腔裝有電流互感器、電壓互感器和真空永磁斷路器.箱體右側板上設有隔離開關分合閘手柄、機械閉鎖裝置等. 箱體前門設有液晶顯示窗，顯示配電裝置運行狀態和各種故障狀態.面板還設有參數設定按鈕“上移”、“下移”、“確定”、“復位”和功能操作按鈕“電合”、“急?！?、“電分”、“手分”，用于實現參數設定和功能操作.

WGZB-4H型微電腦控制高壓饋電綜合保護器參數:

1、額定電壓:1140電壓、660電壓、380電壓

2、額定電流:200A、400A、500A、630A、800A、1000A

3、綜合保護裝置電源標準頻率為:50Hz.

4、綜合保護裝置為長期工作制.
