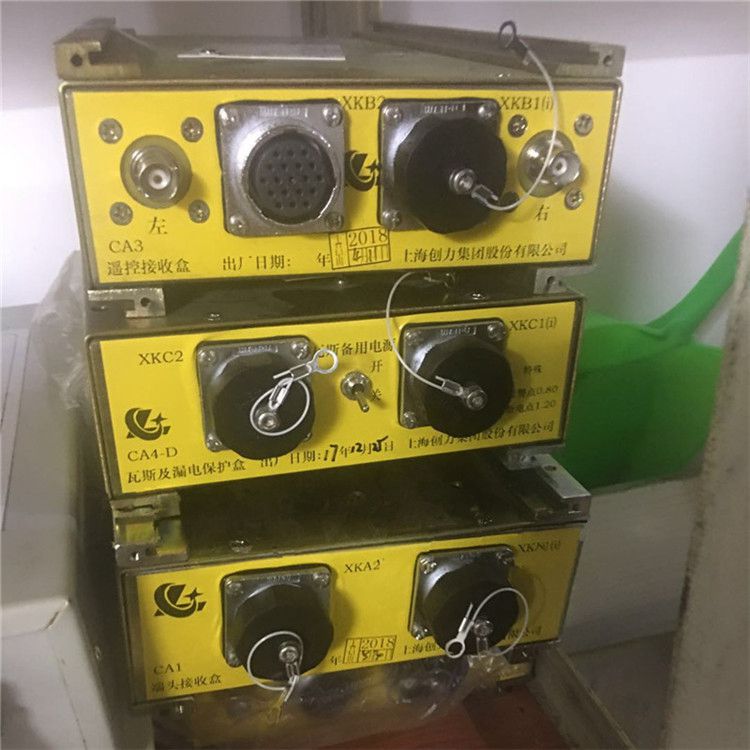

CA4-D瓦斯及漏電保護盒|上海創力集團股份有限公司

CA4-D瓦斯及漏電保護盒當供電電路出現過載、短路、斷相及三相不平衡、漏電時能自動切斷電源。作總開關時具有三相對稱性漏電和漏電閉鎖保護，為分支開關漏電保護的后備保護；作分支開關使用時具有選擇性漏電保護和漏電閉鎖保護功能。過流保護具有反時限特性，(系統)近端出口短路采用大電流無壓釋放保護電路。

（1）短路保護：對高壓開關負載側出現短路故障時，進行定時限速斷保護。

（2）過載保護：對高壓開關負載側出現的持續過載，實施反時限保護，對負載側出現的斷續過載，進行能量釋放和累積運算，實施反時限保護。

（3）電纜絕緣保護：對高壓開關負載側使用雙屏蔽電纜的屏蔽芯線、屏蔽地線實行絕緣保護。

（4）電流型漏電保護：對下屬電網現的單相接地故障采用零序電流法，檢漏保護。

（5）功率方向型漏電保護：對下屬電網出現的單相接地故障采用功率方向法，選擇性檢漏保護。

（6）低壓保護：當電網進線電壓低于額定值的65％時采取保護。

（7）高壓保護：當電網進線電壓超過額定值的120％時采取保護。
